آیا نمی دانید موتور الکتریکی شما از چه نوع فلنجی استفاده می کند؟ ما به شما کمک می کنیم اندازه گیری را بفهمید.
نحوه تعیین فلنج یک موتور هنگام سفارش.
هنگام تعویض موتور، برای سفارش قطعات یدکی لازم، باید یک سری اطلاعات فنی خاص را بدانید. معمولا موتورها در صفحات خود بیشتر مشخصات خود را دارند، اما در آنها مشخص نمی شود که چه نوع فلنجی را نصب کرده اند.
با آگاهی از این موضوع، در ADAJUSA چند ترفند کوچک را در اختیار شما قرار می دهیم که به شما این امکان را می دهد که به آسانی و سریع بدانید که نوع فلنج موتور شما چیست. علاوه بر این، متداول ترین انواع فلنج و ویژگی های خاص آنها را می شناسید
وقتی نوبت به تعویض الکتروموتور سه فاز یا تک فاز می رسد و برای سفارش یک سری داده از آن لازم است، داده های الکتریکی معمولاً مشکلی نیست زیرا اینها در صفحه ویژگی همان ظاهر می شوند. مشکل دیگر تعیین نوع فلنجی است که موتور سوار شده است.
رایج ترین نوع فلنج سه نوع است:
– فلنج نوع B3 (پا)
– فلنج B5
– فلنج نوع B14
در صورت تمایل می توانید به اطلاعات و دستورالعمل هایی که در اختیار شما قرار می دهیم نیز دسترسی داشته باشید:
– مدارشکن موتور تک فاز دستی
– راهنمای اتصال موتور تک فاز
– اطلاعات فنی موتور
در زیر توضیح میدهیم که چگونه باید برای شناسایی نوع فلنج موتور خود اقدام کنید و بنابراین فقط فلنج مورد نیاز خود را درخواست کنید، بنابراین فرآیند تعویض را تسریع میکنید.
فلنج نوع B3 (IMB3)
مشخصه این نوع موتورهای ساختمانی این است که با پا ثابت می شوند، بریدگی های روی پا از طریق پیچ به نیمکت ثابت می شوند. فلنج جلو فاقد بست برای تثبیت است.

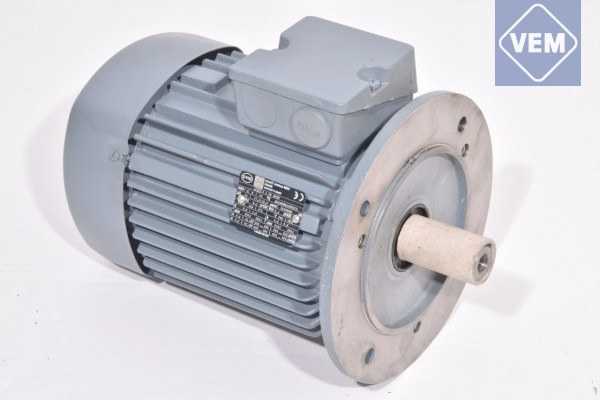

فلنج نوع B5 (IMB5)
در این نوع ساخت، موتور در جلو، توسط پیچ هایی از طریق موتور ثابت می شود و روی نیمکت دستگاه یا عنصر بست رزوه می شود.
قطر فلنج معمولاً از قطر بدنه موتور بیشتر است.
فلنج نوع B14 (IMB14)
در این نوع ساخت، موتور در جلو، توسط پیچهایی که به داخل موتور رزوه میشوند و بر روی نیمکت دستگاه یا عنصر بست، ثابت میشود.
قطر فلنج معمولاً برابر یا کمتر از قطر بدنه موتور است.
