مقدمه
الکتروموتورها به عنوان قلب تپنده بسیاری از سیستم های صنعتی و تجاری شناخته می شوند. یکی از مهم ترین معیارهای طبقه بندی الکتروموتورها، روش نصب و قرارگیری آنها در سیستم است. در این مقاله به بررسی جامع انواع الکتروموتور بر اساس معیار قرارگیری می پردازیم و ویژگی ها، مزایا و کاربردهای هر نوع را تحلیل خواهیم کرد.
اهمیت انتخاب نوع قرارگیری الکتروموتور
انتخاب صحیح نوع نصب الکتروموتور تأثیر مستقیمی بر:
-
کارایی سیستم
-
طول عمر موتور
-
سهولت نگهداری
-
هزینه های نصب
-
ایمنی عملیاتی
دارد. شناخت انواع روش های نصب به مهندسان و تکنسین ها کمک می کند بهترین انتخاب را برای کاربرد خاص خود داشته باشند.
دسته بندی اصلی الکتروموتورها بر اساس قرارگیری
1. الکتروموتورهای پایه دار (Foot Mounted Motors)
ویژگی های ساختاری:
-
مجهز به فلنج یا پایه در قسمت پایینی
-
معمولاً دارای پایه های ریخته گری شده یکپارچه
-
طراحی شده برای نصب ثابت روی سطوح صاف
انواع طراحی پایه:
-
پایه B3: نصب معمولی با پایه
-
پایه B35: ترکیب پایه و فلنج
-
پایه B34: پایه با سوراخ های کشیده برای تنظیم موقعیت
مزایا:
-
نصب آسان و مستحکم
-
توزیع یکنواخت وزن
-
کاهش ارتعاشات
-
مناسب برای اکثر کاربردهای صنعتی
معایب:
-
نیاز به فضای بیشتر برای نصب
-
محدودیت در برخی کاربردهای فشرده
کاربردهای الکتروموتورهای پایه دار (Foot Mounted Motors):
-
پمپ های صنعتی
-
کمپرسورها
-
نوار نقاله ها
-
ماشین آلات تولیدی
2. الکتروموتورهای فلنج دار (Flange Mounted Motors)
ویژگی های ساختاری:
-
مجهز به فلنج در یک یا دو طرف
-
بدون پایه های زیرین
-
اتصال مستقیم به تجهیزات
انواع فلنج:
-
فلنج B5: فلنج در انتهای شفت
-
فلنج B14: فلنج در پشت موتور
-
فلنج B5/B14: ترکیبی
مزایا:
-
صرفه جویی در فضا
-
هم محوری دقیق تر
-
کاهش تلفات انتقال قدرت
-
مناسب برای مکان های محدود
معایب:
-
نیاز به دقت بیشتر در نصب
-
تحمل بار کمتر نسبت به نوع پایه دار
کاربردهای典型:
-
پمپ های سانتریفیوژ
-
فن های صنعتی
-
میکسرها
-
تجهیزات پزشکی

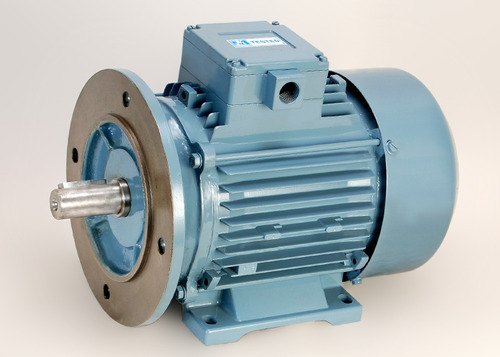

3. الکتروموتورهای پایه-فلنج ترکیبی (Foot-Flange Combination)
ویژگی های منحصر به فرد:
-
ترکیب مزایای هر دو نوع
-
انعطاف پذیری در نصب
-
پیکربندی B35 رایج ترین نوع
مزایا:
-
پایداری مکانیکی بالا
-
امکان اتصال مستقیم به تجهیزات
-
کاهش نیاز به کوپلینگ های اضافی
کاربردهای الکتروموتورهای پایه-فلنج ترکیبی (Foot-Flange Combination):
-
سیستم های انتقال قدرت پیچیده
-
تجهیزات با ارتعاش بالا
-
کاربردهای سنگین صنعتی
4. الکتروموتورهای نصب روی دیوار (Wall Mounted Motors)
ویژگی های خاص:
-
طراحی سبک تر
-
براکت های نصب مخصوص
-
معمولاً در توان های پایین تر
مزایا:
-
صرفه جویی در فضای کف
-
دسترسی آسان برای تعمیرات
-
مناسب برای محیط های مرطوب
کاربردهای الکتروموتورهای پایه-فلنج ترکیبی (Foot-Flange Combination):
-
سیستم های تهویه کوچک
-
تجهیزات آشپزخانه صنعتی
-
کارگاه های کوچک
5. الکتروموتورهای سقفی (Ceiling Mounted Motors)
ویژگی های طراحی:
-
سیستم تعلیق قوی
-
محافظت ضد لرزه
-
طراحی جمع و جور
مزایا:
-
آزادسازی کامل فضای کف
-
توزیع یکنواخت وزن
-
کاهش انتقال ارتعاش
کاربردهای الکتروموتورهای سقفی (Ceiling Mounted Motors):
-
جرثقیل های سقفی
-
سیستم های تعلیق
-
کارخانه های با فضای محدود
استانداردهای بین المللی مربوط به نصب الکتروموتور
استاندارد IEC 60034-7
این استاندارد بین المللی به طور خاص به طبقه بندی روش های نصب و ساختارهای مکانیکی الکتروموتورها می پردازد. کدهای استاندارد شامل:
-
B3: پایه دار معمولی
-
B5: فلنج دار در انتهای شفت
-
B35: ترکیب پایه و فلنج
-
B14: فلنج در پشت موتور
-
B34: پایه قابل تنظیم
استاندارد NEMA MG 1
استاندارد انجمن ملی تولیدکنندگان الکتریکی آمریکا که شامل دسته بندی های:
-
C-face: معادل B5
-
D-flange: طراحی مخصوص نصب مستقیم
عوامل مؤثر در انتخاب نوع قرارگیری
1. ملاحظات مکانیکی
-
وزن و ابعاد موتور
-
نوع بار مکانیکی
-
سطح ارتعاشات سیستم
-
نیاز به هم محوری
2. محدودیت های فضایی
-
فضای موجود برای نصب
-
دسترسی برای تعمیرات
-
مسیرهای عبور cables و لوله ها
3. شرایط محیطی
-
رطوبت و دمای محیط
-
وجود گرد و غبار یا مواد خورنده
-
احتمال ضربه یا لرزش
4. ملاحظات تعمیر و نگهداری
-
سهولت دسترسی
-
فرکانس سرویس مورد نیاز
-
امکان تعویض قطعات
مقایسه عملکردی انواع قرارگیری
از نظر انتقال حرارت:
-
پایه دار: انتقال حرارت بهتر به دلیل تماس با سطح بزرگ
-
فلنج دار: محدودیت در انتقال حرارت
از نظر ارتعاشات:
-
پایه دار: جذب ارتعاش بهتر
-
فلنج دار: انتقال ارتعاش بیشتر به تجهیزات متصل
از نظر عمر مفید:
-
پایه دار: عمر معمولاً طولانی تر
-
فلنج دار: استرس بیشتر روی بلبرینگ ها
نوآوری های اخیر در طراحی سیستم های نصب
1. سیستم های نصب ماژولار
-
امکان تغییر نوع نصب
-
قابلیت جابجایی آسان
-
کاهش زمان تعویض
2. پایه های ضد ارتعاش
-
جذب ارتعاشات تا 70% بهتر
-
افزایش عمر بلبرینگ ها
-
کاهش نویز
3. فلنج های هوشمند
-
مجهز به سنسورهای نظارتی
-
امکان مانیتورینگ وضعیت مکانیکی
-
هشدارهای پیشگیرانه
راهنمای انتخاب نهایی
برای انتخاب بهترین نوع قرارگیری:
-
تعیین الزامات سیستم: بار، سرعت، گشتاور
-
بررسی فضای فیزیکی: ابعاد، دسترسی
-
ارزیابی شرایط محیطی: دما، رطوبت، آلاینده ها
-
در نظر گرفتن هزینه های چرخه عمر: خرید، نصب، نگهداری
-
مشاوره با متخصصان: استفاده از تجربه کارشناسان
نتیجه گیری
انتخاب صحیح نوع قرارگیری الکتروموتور تأثیر بسزایی در عملکرد، بازدهی و طول عمر سیستم دارد. در حالی که الکتروموتورهای پایه دار برای اکثر کاربردهای صنعتی استاندارد انتخاب مناسبی هستند، انواع فلنج دار در فضاهای محدود و سیستم های یکپارچه مزایای خاص خود را دارند. ترکیب این دو نوع نیز در بسیاری از کاربردهای سنگین صنعتی راه حل ایده آلی ارائه می دهد.
آگاهی از استانداردهای بین المللی و در نظر گرفتن تمام عوامل مؤثر می تواند به انتخاب بهینه و در نتیجه عملکرد بی نقص سیستم منجر شود. همیشه توصیه می شود قبل از تصمیم نهایی با مهندسان مجرب مشورت نمایید.
