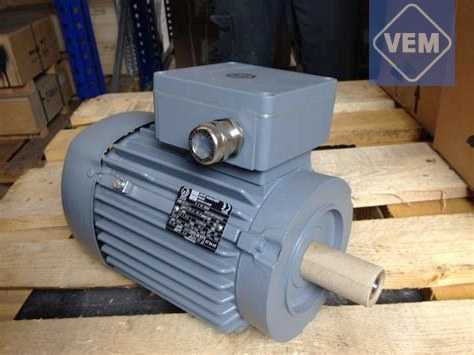

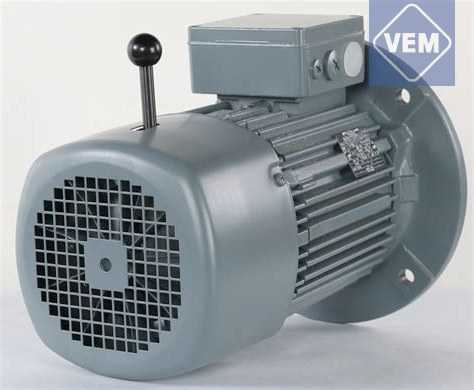

الکتروموتور VEM وم آلمان

الکتروموتورها قلب تپنده صنایع مدرن هستند و انتخاب یک برند معتبر، ضامن کارکرد مداوم خطوط تولید، کاهش توقف‌های ناخواسته و بهینه‌سازی مصرف انرژی است. در میان برندهای مطرح بین‌المللی، الکتروموتور VEM وم آلمان به عنوان یکی از پیشگامان تولید موتورهای الکتریکی صنعتی با بیش از یک قرن سابقه، جایگاه ویژه‌ای در صنایع سنگین، تأسیسات آب و فاضلاب، نفت، گاز و پتروشیمی دارد.

در این مقاله تخصصی، تاریخچه، ساختار مهندسی، انواع رده‌ها و استانداردهای حفاظتی، راندمان مصرف انرژی، کاربردها و نکات کلیدی در خرید و نگهداری الکتروموتورهای VEM را بررسی می‌کنیم.

۱. تاریخچه و اصالت برند VEM آلمان

گروه صنعتی VEM Holding GmbH یکی از ریشه‌دارترین تولیدکنندگان ماشین‌های الکتریکی در آلمان است که پیشینه آن به اواخر قرن نوزدهم و آغاز قرن بیستم میلادی بازمی‌گردد. تأسیس کارخانجات اصلی در شهرهای درسدن (Dresden) و ورنیگه‌روده (Wernigerode) پایه‌گذار استانداردهای مدرن تولید موتورهای الکتریکی در اروپا شد.

نام VEM مخفف عبارت آلمانی Vereinigter Elektromaschinenbau (به معنای ساخت ماشین‌های الکتریکی متحد) است. این شرکت با پایبندی به اصول مهندسی آلمانی، تمرکز خود را بر تولید موتورهایی با طول عمر بسیار بالا، مقاومت مکانیکی کم‌نظیر و قابلیت کارکرد مداوم (Duty S1) در شرایط محیطی خشن قرار داده است.

۲. مشخصات و استانداردهای مهندسی الکتروموتورهای VEM

الکتروموتورهای VEM بر اساس استانداردهای روز بین‌المللی از جمله IEC (International Electrotechnical Commission) و استانداردهای ملی آلمان DIN طراحی و تولید می‌شوند. ساختار یکپارچه چدنی و دقت بالای ماشین‌کاری قطعات، این موتورها را در برابر تنش‌های مکانیکی و ارتعاشات ایزوله می‌کند.

۲.۱. فریم چدنی با مقاومت مکانیکی بالا (Cast Iron Frame)

پوسته الکتروموتورهای VEM معمولاً از جنس چدن خاکستری مرغوب (GG20 / GG25) ریخته‌گری می‌شود. این جنس پوسته مزایای زیر را فراهم می‌کند:

مقاومت بسیار بالا در برابر ضربه و نیروهای محوری/شعاعی
جذب عالی ارتعاشات مکانیکی در دورهای بالا
مقاومت شیمیایی و محیطی در برابر خوردگی، رطوبت و گازهای خورنده صنعتی
دفع حرارتی مناسب از طریق پره‌های طراحی‌شده روی بدنه

۲.۲. کلاس‌های عایقی و استقامت حرارتی

سیم‌پیچی الکتروموتورهای VEM دارای ویژگی‌های حرارتی برجسته‌ای است:

کلاس عایقی F (Class F): تحمل دمای سیم‌پیچ تا ۱۵۵ درجه سانتی‌گراد
افزایش دما بر اساس کلاس B (Temperature Rise Class B): افزایش دمای کارکرد موتور در حالت بار نامی حداکثر ۸۰ کلوین است. این اختلاف طراحی (استفاده از عایق کلاس F در شرایط حرارتی کلاس B) یک حاشیه اطمینان حرارتی (Thermal Margin) حدود ۳۵ درجه سانتی‌گراد ایجاد می‌کند که باعث افزایش عمر مفید عایق و مقاومت در برابر اضافه‌بارهای لحظه‌ای می‌شود.
در کاربردهای خاص و محیط‌های بسیار گرم، امکان سفارش کلاس عایقی H (تا ۱۸۰ درجه سانتی‌گراد) نیز وجود دارد.

۲.۳. سیستم خنک‌کاری (Cooling Methods)

روش خنک‌کاری IC411: خنک‌کاری با فن متصل به شفت (Self-Ventilated) در کاربردهای نرمال شبکه
روش خنک‌کاری IC416: خنک‌کاری با فن مستقل کمکی (Forced Ventilation) مناسب برای شرایطی که موتور با اینورتر (VFD) در دورهای بسیار پایین کار می‌کند تا از گرم شدن موتور جلوگیری شود.

۳. رده‌بندی راندمان انرژی در الکتروموتورهای VEM

با توجه به افزایش هزینه‌های انرژی و الزامات زیست‌محیطی، VEM خطوط تولید خود را با کلاس‌های بهره‌وری استاندارد IEC 60034-30-1 منطبق کرده است:

رده انرژی (Efficiency Class)	نام استاندارد	ویژگی‌ها و کاربرد در الکتروموتور VEM
IE1	راندمان استاندارد (Standard)	مدل‌های قدیمی‌تر و کاربردهای غیرمداوم
IE2	راندمان بالا (High Efficiency)	مناسب برای کاربردهای استاندارد با درایو کنترل دور
IE3	راندمان پریمیوم (Premium Efficiency)	استاندارد اصلی خطوط صنعتی، کاهش چشمگیر اتلاف حرارتی
IE4	راندمان سوپر پریمیوم (Super Premium)	بالاترین سطح بهینه‌سازی انرژی، مناسب کارکرد ۲۴/۷ در صنایع بزرگ

نکته اقتصادی: بیش از ۹۰ درصد هزینه چرخه عمر یک الکتروموتور صنعتی مربوط به مصرف برق آن است و تنها حدود ۵ تا ۱۰ درصد مربوط به هزینه خرید اولیه و تعمیرات می‌شود. سرمایه‌گذاری روی موتورهای IE3 و IE4 برند VEM در کمتر از ۱ الی ۲ سال از طریق کاهش قبض برق جبران می‌شود.

۴. بررسی سری‌ها و مدل‌های مختلف الکتروموتور VEM

شرکت VEM طیف گسترده‌ای از موتورهای القایی سه فاز و تک فاز را برای کاربردهای سبک تا فوق‌سنگین عرضه می‌کند:

                          ┌──────────────────────────┐
                          │   الکتروموتورهای VEM     │
                          └─────────────┬────────────┘
         ┌──────────────────────────────┼──────────────────────────────┐
         ▼                              ▼                              ▼
┌─────────────────┐            ┌─────────────────┐            ┌─────────────────┐
│ سری فشار ضعیف  │            │ سری ضدانفجار    │            │ سری کاربرد خاص  │
│ (Low Voltage)   │            │ (Explosion Proof)│           │ (Special Duty)  │
│ KPER / K21R     │            │ KPER-Ex / D-Ex  │            │ رولیک، اسلیپ‌رینگ│
└─────────────────┘            └─────────────────┘            └─────────────────┘

۴.۱. سری استاندارد فشار ضعیف چدنی (Low Voltage Standard)

مدل‌های معروفی مانند K21R / KPER / WE1R / IE3-W41R از فریم سایز ۵۶ تا ۳۵۵ تولید می‌شوند:

توان خروجی: ۰.۰۶ کیلووات تا بیش از ۵۰۰ کیلووات
تعداد قطب‌ها: ۲، ۴، ۶ و ۸ پل (سرعت‌های نامی ۳۰۰۰، ۱۵۰۰، ۱۰۰۰ و ۷۵۰ دور در دقیقه)
نحوه نصب: پایه‌دار (B3)، فلنج‌دار بزرگ (B5)، فلنج‌دار کوچک (B14) و ترکیبی (B35 / B34)

۴.۲. الکتروموتورهای ضد انفجار VEM (Explosion-Proof Motors)

برای محیط‌های مستعد انفجار در صنایع نفت، گاز، پتروشیمی و صنایع شیمیایی، VEM مدل‌های مطابق استاندارد ATEX و IECEx را طراحی کرده است:

Ex db / Ex db eb (ضد شعله یا Flameproof): مقاوم در برابر نفوذ و سرایت جرقه داخلی به فضای خارجی (Zone 1 & Zone 2)
Ex ec (افزایش ایمنی یا Non-sparking): مناسب برای Zone 2
Ex tb / Ex tc: ویژه محیط‌های دارای غبارات قابل اشتعال (Zone 21 & Zone 22)

۴.۳. الکتروموتورهای اسلیپ‌رینگ و روتور سیم‌پیچی شده (Slip-Ring Motors)

برای راه‌اندازی بارهای با اینرسی بالا (مانند آسیاب‌های سیمان، کراشرها و سنگ‌شکن‌ها) که نیاز به گشتاور راه‌اندازی بسیار بالا با جریان کنترل‌شده دارند، سری‌های روتور سیم‌پیچ VEM گزینه‌ای بی‌رقیب هستند.

۴.۴. الکتروموتورهای صنایع نورد و رولیک (Roller Table Motors)

موتورهای سری رولیک VEM برای شرایط سخت کارخانجات فولادسازی، شوک‌های حرارتی و ارتعاشات مکانیکی مداوم طراحی شده‌اند و ساختار مکانیکی تقویت‌شده‌ای دارند.

۵. سازگاری الکتروموتور VEM با اینورتر و درایو فرکانس متغیر (VFD)

با گسترش استفاده از درایوهای کنترل دور، الکتروموتورها با پدیده‌هایی نظیر ولتاژهای ضربه‌ای پیک ( $d V / d t$ ) و جریان‌های بلبرینگ مواجه می‌شوند. الکتروموتورهای VEM برای کاربری با درایو بهینه‌سازی شده‌اند:

عایق‌بندی تقویت‌شده سیم‌پیچ: استفاده از لاک‌های عایقی مقاوم در برابر پالس‌های سریع PWM اینورتر.
بلبرینگ‌های عایق (Insulated Bearings): در فریم‌های سایز متوسط و بزرگ (از فریم ۲۲۵ به بالا)، برای جلوگیری از عبور جریان الکتریکی شفت از طریق ساچمه‌های بلبرینگ و جلوگیری از آسیب ناشی از تخلیه الکتریکی (EDM)، بلبرینگ‌های عایق سرامیکی یا پوشش‌دار نصب می‌شوند.
حفاظت حرارتی: تعبیه سنسورهای حرارتی PTC، پلاتینیوم PT100 یا ترموسوئیچ‌های بی متال در کلاف‌های سیم‌پیچ جهت پایش لحظه‌ای دما توسط سیستم مانیتورینگ درایو.

۶. کاربردهای صنعتی الکتروموتور VEM وم آلمان

کیفیت ساخت و دوام بالای موتورهای وم باعث شده در حساس‌ترین بخش‌های صنعتی به کار گرفته شوند:

پمپ‌های انتقال آب و تصفیه‌خانه‌های صنعتی: به ویژه در پمپ‌های طبقاتی فشار قوی سیستم‌های اسمز معکوس (RO)، پمپ‌های گریز از مرکز بزرگ و پمپ‌های لجن‌کش.
کمپرسورهای هوا و گاز صنعتی: کارکرد مداوم در کمپرسورهای اسکرو و پیستونی فشار قوی بدون افت گشتاور.
تجهیزات هوادهی و فن‌های سانتریفیوژ: فن‌های تهویه سنگین معادن، کوره‌های فولاد و برج‌های خنک‌کننده (Cooling Towers).
میکسرها و همزن‌های صنایع شیمیایی: عملکرد مطمئن تحت بار مداوم و ویسکوزیته متغیر سیال.
نوار نقاله‌ها، کانوایرها و سیستم‌های انتقال مواد: مقاومت بالا در برابر استارت و استپ‌های مکرر و شوک‌های بار وارده.

۷. پلاک‌خوانی الکتروموتور VEM (راهنمای مشخصات فنی)

بر روی پلاک فلزی هر الکتروموتور VEM اطلاعات جامعی درج شده است که آگاهی از آنها برای انتخاب و راه‌اندازی صحیح ضروری است:

+----------------------------------------------------------------+
|  VEM motors GmbH                          Made in Germany      |
|  Type: IE3-W41R 160L 4                    3~ Mot. No: 1234567  |
|  IP 55    IM B3      Th.Cl. 155(F)        Tamb: 40 °C   50 Hz  |
|  400 / 690 V  Δ/Y    28.5 / 16.5 A        15.0 kW       cos φ: 0.85 |
|  1470 r/min          IE3 - 92.1 %                              |
+----------------------------------------------------------------+

نکات کلیدی پلاک:

Type: نشان‌دهنده کلاس راندمان (IE3)، مدل ساختاری (W41R)، سایز فریم (160)، طول بدنه (L) و تعداد پل (4).
اتصال $Δ/Y\Delta / Y$ : ولتاژ و جریان در دو آرایش مثلث و ستاره (برای راه‌اندازی ستاره-مثلث یا اتصال مستقیم به شبکه ۴۰۰ ولت).
IP 55 / IP 56 / IP 65: درجه حفاظت در برابر نفوذ گرد و غبار و آب.
$r / min$ : سرعت چرخش روتور در بار نامی (اختلاف آن با سرعت سنکرون ۱۵۰۰ نشان‌دهنده لغزش یا Slip است).

۸. نکات کلیدی در خرید، نصب و نگهداری الکتروموتور VEM

برای تضمین بیشترین طول عمر و بهره‌وری از موتور VEM، رعایت موارد زیر ضروری است:

۸.۱. تشخیص اصالت کالا

با توجه به حضور نمونه‌های تقلبی یا بازسازی‌شده در بازار، در هنگام خرید به موارد زیر توجه فرمایید:

کیفیت ریخته‌گری بدنه و آرم برجسته VEM
بارکد، شماره سریال یکتا و مطابقت آن با گواهی آزمون کارخانه (Test Certificate)
طراحی دقیق و جعبه ترمینال (Terminal Box) چدنی با گلندهای استاندارد

۸.۲. نگهداری و روان‌کاری (Lubrication)

موتورهای فریم پایین VEM معمولاً دارای بلبرینگ‌های آب‌بندی‌شده (2Z) بدون نیاز به گریسکاری مجدد (Maintenance-Free) هستند.
در فریم‌های متوسط و بزرگ، گریس‌خورهای صنعتی (Grease Nipples) با قابلیت تخلیه گریس کهنه تعبیه شده‌اند. نوع گریس مصرفی و بازه‌های گریسکاری دقیقاً بر روی پلاک روان‌کاری درج شده است.

۸.۳. ترازسازی و کوپلینگ (Alignment)

تراز دقیق محور شفت موتور با بار مکانیکی (پمپ، گیربکس و …) با استفاده از دستگاه‌های الاینمنت لیزری مانع از خرابی زودهنگام برینگ‌ها، افزایش ارتعاشات و آسیب به پکینگ‌ها و مکانیکال سیل‌ها می‌شود.

جمع‌بندی

الکتروموتور VEM وم آلمان نمادی از مهندسی دقیق، دوام فوق‌العاده و صرفه‌جویی پایدار در مصرف انرژی است. چه برای تجهیز پمپ‌های فشار قوی یک تصفیه‌خانه صنعتی و چه برای فن‌ها و کمپرسورهای خطوط تولید پیوسته، انتخاب VEM یک سرمایه‌گذاری مطمئن صنعتی به شمار می‌آید که هزینه‌های نگهداری و تعمیرات (O&M) را به حداقل می‌رساند.
